kicad的pcb坐标原点和0点的设置
这是本文档旧的修订版！
- 经常有小伙伴们不知道KiCAD的原点如何设置，甚至因此误会了KiCAD的相关设置，觉得不好用。

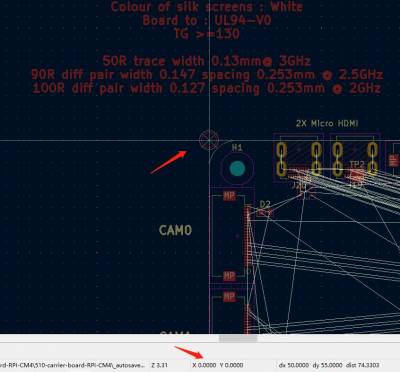

- 虽然，在PCB编辑器中，按空格键可以设置相对坐标的原点（0,0）。通过相对坐标，也可以很方便查看各种距离、尺寸。
- 但是，这种设置方法相对于绝对坐标原点来说，还是不太方便。尤其是在使用精确移动或者使用编辑坐标值时，各种坐标的加减法算得比较痛苦。
- 所以，本文介绍一下如何设置绝对坐标原点（0,0）。
背景知识
- KiCAD的PCB坐标原点有四个，分别是：显示原点、文档图框原点、钻孔原点、网格原点。
- 钻孔原点和网格原点可以在菜单“放置”里找到。
- 文档图框原点在左上角，默认的(0,0)坐标就在这里。
- 显示原点，它就是用户看到的（0,0）所在的位置，可以是前面三种的任意一个。
设置方法

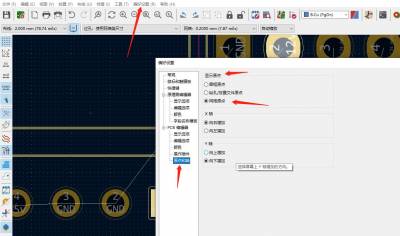

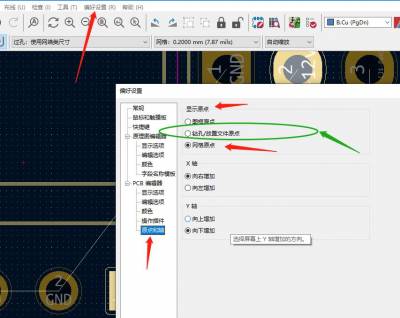

- 一图胜千言，通过如图所示的下列操作，即可了解到具体的设置方法。

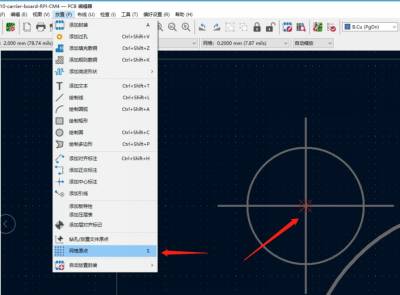

- 改了PCB显示原点的设置后，放置对应的原点就可以了。
- 先放对应的原点，再改显示原点的设置也一样，没顺序要求的。
